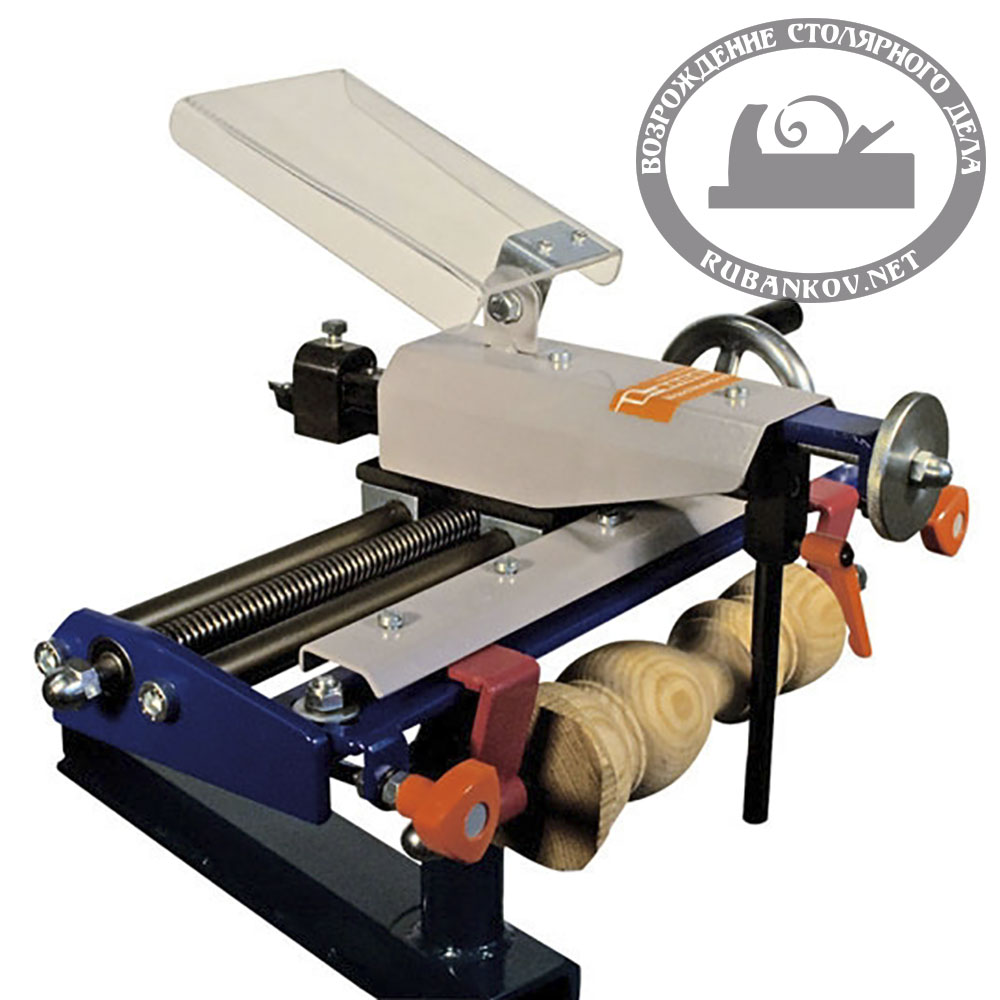

Удобный жесткий копир для небольших заготовок длиной до 320мм и глубиной профиля до 62мм. Копир крепится вместо подручника. Диаметр штанги подручника 30мм. Поперечная тонкая подача позволяет регулировать припуск снимаемый за один проход. Маховик продольной винтовой подачи можно установить с обеих сторон (с одной из. ). Двухсторонняя подстройка положения шаблона позволит быстро настроить копир. В комплекте: копир, 2 режущих инструмента: режущее кольцо HSS ф14мм и твердосплавный наконечник для тонких работ, регулируемая защита из плексигласа, заготовка для шаблона из гетинакса 75ммх330ммх4мм, крепление на подручник ф30мм. Осевое крепление для оригинала не входят в комплект. Вес — 10,5кг. Производство Производство — Neureiter (Австрия)

Характеристики

Отзывы

Оставьте свой отзыв

Файлы ()

Статьи

Приспособление для копирования на токарном станке

    Приспособление для копирования на токарном станке
  • Приспособление для копирования на токарном станке » data-page=» Приспособление для копирования на токарном станкеПриспособление для копирования на токарном станке «>
  1. Главная
  2. Токарное дело
  3. Оснастка для токарных станков
  4. Приспособление для копирования на токарном станке

Рекомендуемые товары

Шаблон профильный стержневой

Сейчас покупают

Сверла для монтажа мебельных петель, Star-M 503W, D2.0-3,2мм, в комплекте с битой Ph2/Ph1

Cпециальные самоцентрирующиеся сверла для монтажа мебельных петель. Конструкция позволяет точно отцентрироваться и засверлить отверстие под шуруп и закрутить его. Подпружиненный корпус. Сверло из быстрорежущей стали. Сверло поджимается винтом. В комплекте поставляется двусторонняя бита (6,35мм) PH1-PH2, шестигранный ключ. Производство — Star-M (Япония)
Для выбора и заказа сверла нужного диаметра нажмите на название товара

Пила безобушковая Shogun Universal Cut Saw, 265мм, прямая деревянная рукоять

Состаривающие составы для древесины Holz Antix

Holz Antix 2008, Holz Antix 2010 — это готовое к применению связующее, которое помогает достичь эффекта старения. При нанесении на древесину, богатую танином (например, дуб), оно позволяет легко создать эффект состаренной деревянной поверхности. При смешивании с водорастворимыми пастами (имеющие код COW00xxx), входящими колеровочную систему, позволяет получить прекрасные оттенки на такой древесине как лиственница.

Физические и химические характеристики:
Состояние: Жидкость
Цвет: Прозрачный (следует добавлять морилки Borma на водной основе)
Запах: Без запаха
pH 11
Разбавление и промывка: Вода

Способ применения.
Нанесите кистью или кусочком ткани на деревянную поверхность. Период воздействия материала на поверхность оставляет. После высыхания отшлифуйте зерном 220-240 и нанесите ЛКМ или масло. Перед нанесением финишного покрытия (воска или масла BORMA), убедитесь что поверхность полностью высохла.
Обратите внимание, что в период воздействия материала на покрытую поверхность, внешний вид последней очень сильно изменяется. Результат очень сильно зависит от окрашенной древесины, так как материал симулирует оригинальный процесс старения дерева.

Хранение:
Контейнеры с продуктом должны храниться плотно закрытыми, в прохладном, хорошо проветриваемом помещении. Хранить вдали от источников тепла, огня, искр. Беречь от замерзания.

Как сделать токарный станок по дереву: основные элементы и дополнительные приспособления

Ручная обработка деревянной заготовки хороша тем, что вырезать можно любой узор, глухих мест гарантированно не останется. Правда, для этого понадобятся навыки резьбы по дереву, да и времени это займет немало. Покупка токарного станка позволяет значительно повысить скорость обработки дерева, к тому же простенький станок можно изготовить самостоятельно, так что игра стоит свеч.

Современный токарный станок

Стоит ли покупать токарный станок

Обработка дерева на токарном станке вносит некоторые ограничения в форму будущего изделия, это нужно учитывать при выборе в пользу механической обработки. По большому счету изделие, полученное на станке будет состоять из комбинации тел вращения, но обычно этого вполне хватает. Также с помощью станка можно изготавливать деревянные шарики и тарелки.

Что касается покупки станка, то есть в такой решении и слабые, и сильные стороны:

  • с одной стороны, получаем устройство, которое позволит в разы повысить скорость обработки дерева. Изделия на токарном станке по дереву позволят снизить себестоимость единицы продукции как раз за счет экономии времени;
  • к достоинствам его можно отнести и то, что он может справиться с мягкими металлами. Многое, конечно, зависит от производителя и использованных материалов;
  • современные станки отличаются широким диапазоном габаритов, так что подобрать подходящий вариант можно как для небольшой мастерской, так и для личного пользования.

На фото – миниатюрный токарный станок

А вот недостатком может стать цена нового станка, особенно если деревообработка является скорее хобби, чем основным источником дохода. Немного сэкономить можно поиска старые советские модели, но все равно стоимость останется приличной.

Если есть желание приобрести станок в качестве эксперимента, просто для того, чтобы попробовать себя в точении дерева, а финансы не позволяют, то можно попытаться изготовить токарный станок самостоятельно. Конечно, полноценный аналог заводской модели создать не получится, но для обработки небольших заготовок из мягких пород дерева он вполне подойдет.

Небольшие изделия из дерева на токарном станке собственного производства вполне могут конкурировать с теми, что были изготовлена на станке от именитого производителя.

Подробнее о токарных станках

Перед тем как переходить к выбору подходящей модели станка или заниматься изготовлением самодельного аналога не лишним будет разобраться в устройстве обычных токарных станков и основных приемах работы с ними.

Основные элементы станка

Устройство токарного станка по дереву остается практически одинаковым вне зависимости от модели.

Читайте также:  Предпусковой подогреватель антифриза на авто - своими руками Самоделки на все случаи жизни

К основным элементам стоит отнести:

  • основание . Может быть либо из дерева, либо из металла. Если нет нужды часто переносить станок с места на место, то модели с металлическим основанием предпочтительнее, так как при обработке твердых материалов он будет более устойчив;

Устройство токарного станка

  • станина . Совсем дешевые модели могут оборудоваться станиной из алюминия, это, мягко говоря, не лучший выбор с точки зрения прочности и жесткости;
  • электродвигатель , все станки работают от сети;
  • защитный кожух скрывает ременную передачу;
  • панель управления – на ней расположена кнопка пуска и регулятор оборотов;

Обратите внимание!
Современные модели все без исключения оборудуются регулятором оборотов.
Это позволяет обрабатывать разные материалы, не только дерево.
Старые модели могут работать только с определенной частотой вращения вала.

  • передняя и задняя бабка ;
  • подручник – нужен для упора резцов при работе с деревом.

Устройство задней бабки токарного станка по дереву предельно простое, она необходима только для того, чтобы зафиксировать длинную заготовку иначе ее дальний конец будет провисать. При фиксации заготовки она подводится по направляющей к торцу и, вращая ручку на задней части, острие слегка углубляется в центр заготовки.

Задняя бабка позволяет зафиксировать второй конец заготовки

Через переднюю бабку проходит вал, на который и передается крутящий момент с электродвигатели (используется ременная передача). Правый конец вала (он же может называться шпинделем) имеет резьбу, на которую устанавливается устройство для фиксации деревянной заготовки. Для фиксации чаще всего используется патрон для токарного станка по дереву.

Устройство передней бабки

Дополнительные приспособления

Можно приобрести к станку ряд дополнительных приспособлений, которые облегчат работу с деревом. Благодаря им можно будет без проблем обрабатывать протяженные заготовки не опасаясь ее провисания по центру.

Трезубец для токарного станка по дереву позволяет исключить поворот заготовки вокруг своей оси, когда резец снимает стружку. Внешне такое приспособление выглядит как коронка с острыми зубцами по краю, по центру может размещаться острый шип, но есть трезубцы и просто с зубьями по краю.

Такие приспособления не позволят заготовке проворачиваться

Иногда возникает необходимость обработать длинную заготовку, например, при изготовлении балясин для лестницы. В таком случае закрепления ее по концам недостаточно, потребуется еще 1 опора по центру, которая не будет препятствовать вращению. Для этого используется люнет для токарного станка по дереву.

Люнет представляет собой кольцо с 3 роликами, их положение регулируется в зависимости от диаметра заготовки. Теоретически они мешать вращению не должны, но при сильном обжатии на древесине остаются вполне различимые следы от прохода роликов. Так что можно порекомендовать после черновой обработки чистовую проводить без люнета, если это возможно.

Люнет может использоваться и для фиксации второго конца длинной заготовки при торцевой обработке

Обратите внимание!
Изготовить люнет можно и своими руками.
Основная сложность – найти подходящие вращающиеся части, они должны быть прочными, не сильно оставлять следы на дереве и износостойкими.
Оптимальным решением для самодельного люнета можно считать колеса от обычных роликовых коньков.

Когда нужно изготовить большое число однотипных изделий (те же балясины на лестницу), вручную практически невозможно это сделать. Траектория резца будет немного отличаться каждый раз, что скажется на форме изделия.

Решением этой проблемы может стать копир для токарного станка по дереву, он позволяет направлять резец по одной и той же траектории каждый раз. Немаловажно и то, что конструкция его несложная, так что изготовить неплохой копир можно и самостоятельно.

Схема работы с копиром

Это становится возможным благодаря использованию 2 подвижных кареток, нижняя движется вдоль заготовки, верхняя может перемещаться в поперечном направлении. На верхней каретке устанавливается резец для дерева, на ней же размещается небольшое колесико для перемещения вдоль направляющей прорези.

Можно превратить обычный станок в токарный станок по дереву для изготовления шариков. Для этого понадобится специальное приспособление в виде жестко закрепленного резца и рычага, который позволит перемещать этот резец по дуге определенного радиуса (желательно, чтобы радиус можно было изменять).

Эта конструкция устанавливается с торца детали и для того, чтобы изготовить шар нужно всего лишь постепенно поворачивать рычаг, снимая стружку с торца заготовки.

Обратите внимание!
Слишком короткой заготовка быть не должна, иначе при повороте рукоятки можно получить удар в лицо.

Самодельный станок

Для простейшего самодельного устройства из покупных элементов понадобится разве что электродвигатель да инструмент для токарного станка по дереву. Все прочие элементы можно изготовить из подручных средств.

Основу миниатюрного станочка можно изготовить из толстой доски, в которой следует сделать прорезь для перемещения задней бабки (это нужно будет при фиксации заготовки). Поверх прорези нужно закрепить металлическую полосу.

Подручник можно изготовить из обычного металлического уголка и металлической трубки. Соединения (если станок будет небольшим) можно делать паяными. Главное, чтобы верхняя часть подручника была горизонтальной, все-таки по ней будет перемещаться резец для токарного станка по дереву, а перемещаться он должен без неожиданных скачков.

На роль задней бабки подойдет Г-образный кусок металла с отверстием, в которое будет вставляться металлический штырь для фиксации заготовки. Единственным минусом такого решения можно считать то, что она не будет вращаться, так что с торцов заготовки нужно оставлять припуск, так как дерево при вращении немного потемнеет из-за нагрева при трении о металл.

Читайте также:  Чем смазать кулер компьютера, если он шумит или заклинил

Несмотря на простоту такой конструкции, основные узлы аналогичны заводским станкам. Единственное, о чем нужно помнить – такой станочек подойдет только для дерева, да и то для не очень больших заготовок. Об изготовлении, например, балясин или ножки для стула придется забыть.

Один из вариантов самодельного станка

Обработать древесину можно не только с боковой стороны, но и с торца, для этого нужно всего лишь установить планшайбу и закрепить заготовку в ней.

Инструкция по работе остается без изменений:

  • заготовке еще до установки в патрон придаются очертания, близкие к цилиндрическим;

Топором нужно придать заготовке цилиндрические очертания

  • затем снимается черновой слой, пока она не приобретет форму цилиндра. Используется полукруглый резец. Стружка при этом снимается в несколько заходов, лучше не торопиться, чтобы не перегрузить двигатель;
  • после в соответствии с чертежом прямыми и косыми резцами выбираются нужные пазы;

Набор резцов для станка

  • в конце отрезным резцом уже готовое изделие отрезается. Окончательно довести его до ума можно вручную.

Подведение итогов

Токарный станок – незаменимый инструмент не только в столярном цеху, но и в небольшой мастерской, для владельца которой деревообработка – всего лишь приятная отдушина. Такой станок можно купить, а можно и попытаться изготовить его самому. Конечно, самодельное устройство будет уступать заводскому, но для решения небольших задач его вполне хватит.

На видео в этой статье показан пример работы самодельного токарного станка.

Какие необычные изделия можно сделать на токарном станке по дереву?

Изделия из дерева люди делают уже много веков, со времён первобытного общества и до наших дней. Меняются только способы его обработки. И если раньше использовались топоры, пилы и рубанки, то современные мастера для обработки деревянных изделий, кроме ручных, также используют и электрические инструменты, и в том числе токарный станок.

Так, для чего же он нужен? И что можно сделать на токарном станке? Можно ли его использовать для творчества? Давайте разбираться.

Назначение станка и что можно сделать с его помощью

Токарный станок — это устройство для изготовления деревянных изделий, имеющих форму тел вращения. С его помощью можно точить материал, делать его нарезку, а также зачистку наждачной бумагой. Сам процесс обработки – это сочетание двух видов движения: вращательного и поступательного. Станок вращает непосредственно саму заготовку, а токарь вручную, при помощи стамески, регулирует давление на заготовку для получения нужной формы.

А выточить на станке можно не только строительные заготовки. Здесь все зависит от фантазии и квалификации мастера. Это могут быть сувениры и декоративные изделия. К примеру, красиво сделанный фужер из бука или необычные ложки из яблони станут достойным украшением любой кухни. В руках опытного мастера любое полено станет шедевром!

Разновидности точения и принцип действия

Существует более десятка различных видов токарных работ, и отличаются они друг от друга по видам деталей и по их размерам. Следовательно, и видов точения, может быть множество. Но есть три основных метода, на которых базируются все остальные: продольный, поперечный и угловой. Отличаются они направлением перемещения резца по отношению к оси вращения заготовки:

  • продольный – резец двигается параллельно оси вращения;
  • поперечный – резец двигается перпендикулярно оси вращения;
  • угловой (тангенциальный) – резец двигается под произвольным углом к оси вращения.

Какой метод применять – решает уже мастер, исходя из целей, которые перед ним стоят.

Основные работы

При токарной обработке дерева применяются следующие методы:

  • точение;
  • обдирка или скобление;
  • выборка или выскабливание;
  • подрезка;
  • отрезание детали;
  • изготовление шканта.

Необычные изделия, выполненные из древесины

Дерево – это уникальный материал, и сделать из него возможно все. Сильно ошибаются те, кто считает, что дерево нужно только для строительства или производства мебели. Иногда вещи, сделанные из древесины, просто поражают. Настольная лампа, чехол для фотоаппарата или ноутбука, джойстик для игровой приставки или, к примеру, кофемашина.

Все это вещи выглядят очень изысканно и придают всему своему окружению неповторимый шарм. А как стильно смотрится ванна из дерева, и как приятно ее принимать. Но фантазии умельцев неограниченные. Чего стоит деревянный велосипед или машина (!), корпус которой сделан также из дерева. Такая модель будет достойно смотреться среди самых дорогих автомобилей мира.

Но это все произведения опытнейших мастеров, которые отдали много лет этому искусству. Мы же рассмотрим несколько изделий, которые под силу каждому, кто решил серьезно работать с деревом.

Деревянные ложки своими руками

На Руси ложки из дерева делали веками. И сегодня изготовление деревянных ложек – занятие не только полезное. Кроме красивой декоративной вещи, мастер получает еще и большое удовлетворение от самого процесса.

Выбрать дерево, сделать заготовку, выточить ее на токарном станке, разукрасить и в результате получить эксклюзивную вещь – это ведь завораживающее действо, особенно для новичков.

Дальше нужно выполнить следующие действия:

  • нарисовать рисунок будущей ложки, затем перенести его деревянную заготовку;
  • используя токарный станок выполнить черновое точение;
  • отшлифовать заготовку;
  • при помощи плоских стамесок и шлифовального круга придать заготовке форму;
  • с помощью полукруглых стамесок вырезать внутреннюю чашеобразную часть;
  • отпилить все лишнее;
  • отшлифовать шкуркой;
  • на ручке ложки сделать рисунок;
  • при помощи специального ножа выполнить резьбу на ручке;
  • пропитать воском или любым лаком, если же ложку предполагается использовать для еды – то горячим льняным маслом.
Читайте также:  Квадроцикл Росомаха технические характеристики вездехода

Изготовление ложек своими руками позволяет приобрести навыки работы со станком и другими инструментами, а также почувствовать, как ведет себя дерево.

Точим кольцо из дерева

Кольца из дерева могут использоваться для различных целей, и как часть декора мебели, круглых зеркал или карнизов, и как самостоятельное украшение.

Для вытачивания деревянного кольца, потребуется специальная стамеска, которая имеет две режущие кромки, одну прямую, а вторую (боковую) полукруглую. Точение нужно начинать с торца заготовки:

  • заготовку закрепить в станке и обточить по всей длине, оставляя при этом припуск 2-3 мм;
  • стамеску направить внутрь цилиндра боковой кромкой к себе, глубина введения резца должна немного перекрывать диаметр сечения самого кольца;
  • углубить в заготовку и точить, пока внутри цилиндра не образуется полукруглый профиль;
  • подвести стамеску с внешней стороны заготовки и плавным нажатием от себя вырезать внешний профиль кольца.

Отделив одно кольцо, можно начинать вытачивать следующее. Использование одной стамески позволяет получить требуемое сечение колец.

Фужер из яблони и бука

Для изготовления простого фужера на токарном станке также нужна будет стамеска, имеющая две режущие кромки.

Для вытачивания чаши фужера используется боковой полукруглый резец. Но если в случае вытачивания колец ось режущей кромки должна быть строго параллельно оси вращения, то для придания чаше нужной формы резец наклоняется под соответствующим углом.

Чтобы выточить ножку фужера, нужно использовать прямой резец с внешней стороны изделия. Нужная форма придается плавным нажатием на заготовку, согласно шаблону.

Бук — идеальная порода для изготовления посуды. Она обладает высокой пластичностью, при этом, очень прочная, не уступает дубу. К тому же бук обладает антибактериальными свойствами.

Яблоня также является твердой породой. Изделия из хорошо высушенной яблони никогда не трескаются и не коробятся.

Изготовление шкатулочки

Вытачивание шкатулки не очень сложная задача. Потребуется заготовка цилиндрической формы и стамески с полукруглым, прямым и треугольным резцами:

  • заготовка, установленная в токарный станок, обрабатывается полукруглым резцом, для придания округлой формы;
  • далее, при помощи узкого прямого резца вытачивается внутренняя полость, причем делать это надо ступенчато, в несколько проходов;
  • внутренняя полость треугольным резцом расширяется до толщины стенок, после чего прямым широким резцом выравнивается дно;
  • производится финальная шлифовка и нанесение лака.

Далее, шкатулку можно украсить, причем сделать это можно чем угодно: стразами, бусами, бисером и т.п, подойдут любые элементы декора.

Выточить самодельные шахматы — проще простого!

Чтобы сделать шахматную фигуру, потребуется небольшая заготовка, например, 50х50 мм. Одну из сторон нужно будет сточить до сечения 40х40 мм и вставить в патрон. Чтоб заготовка стала круглой, нужно резцом снять небольшой слой.

Далее, согласно шаблону, вытачивается нужная фигура. Какого вида она будет – зависит от фантазии мастера.

По окончании точения фигуру надо отшлифовать и отрезать все лишнее. Затем покрасить в черный или белый цвет и вскрыть лаком. Эксклюзивные шахматы ручной работы готовы!

Фужер со смещенным центром

Это очень красиво и стильно. И сделать такой фужер тоже не очень сложно. Для этого нужно:

  • установить заготовку в токарный станок и сделать черновую обработку;
  • в торце просверлить отверстие, освободить центр древесины и с помощью треугольного резца задать внутреннюю форму фужера;
  • повторить внутреннюю форму по наружной стороне;
  • теперь нужно сместить на несколько градусов центр вращения при помощи одного из 3 кулачков и продолжить точение;
  • выровнять изделие в исходное положение и проточить еще один сегмент, получилось 2 сегмента, проточенные друг относительно друга не по центру;
  • сместить центр вращения при помощи второго кулачка и проточить еще один смещенный сегмент;
  • повторить еще раз при исходном положении центра вращения;
  • отшлифовать, отрезать лишнее.

Остается только декорировать получившийся фужер, и он станет прекрасным подарком и украшением любого интерьера.

Техника безопасности при работе с агрегатом

Важно помнить, что прежде, чем начинать работать, необходимо очень тщательно изучить правила и меры безопасности.

  • прежде, чем включить станок, нужно проверить его заземление и исправность на холостом ходу;
  • работать нужно только в специальной одежде;
  • глаза должны быть защищены очками или маской, при необходимости одеть респиратор;
  • плотно фиксировать заготовку точно по центру;
  • при работе не давить на деталь, движения должны быть плавные;
  • не измерять вращающуюся деталь;
  • не отходить от станка во время работы;
  • не использовать бракованные заготовки (имеющие трещины);
  • не передавать и не брать никакие предметы через работающий станок;
  • не останавливать заготовку путём торможения рукой;
  • не начинать работу в усталом состоянии;
  • не подходить к станку в нетрезвом состоянии.

Это главное, но далеко не все, что нужно знать, прежде чем начинать работу. Если нет уверенности в проведении какой-либо операции, то ни в коем случае нельзя ее начинать. Необходимо проконсультироваться со специалистом, и только потом приступать к работе. Это поможет избежать несчастных случаев и травм.

Заключение

Происхождение слова «токарь» идет от древнерусского «точить», то есть «обрабатывать древесину». Мастера токарного дела ценились всегда, и древней Руси, и в современном мире. И тогда, и сейчас настоящие умельцы могут из любых подручных материалов сделать деревянный шедевр. Только сейчас намного больше для этого возможностей. И число желающих стать профессионалом в этом деле постоянно растет.
